Сенсорный выключатель

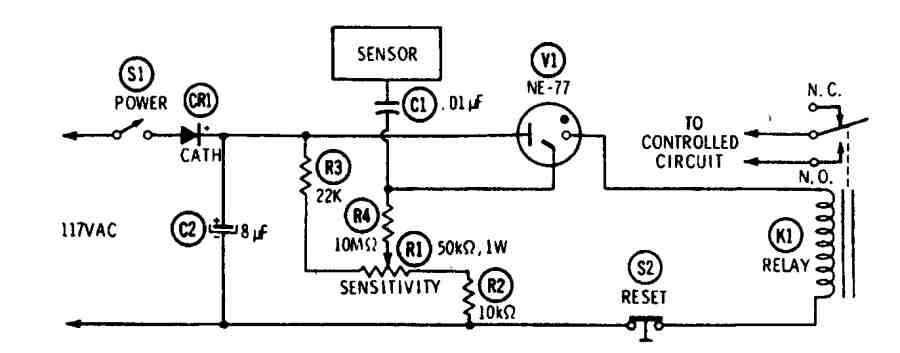

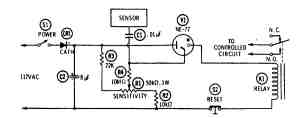

В схеме выключателя (рис. 5.5) используется неоновая лампа NE-77, которая похожа на NE-2, но имеет третий электрод, и используется в качестве триггера. Если человек касается металлической пластинки датчика переключателя "SENSOR", то она передает принятое от тела переменное напряжение на третий управляющий электрод неоновой лампы, способствуя тому, что она зажигается и подключает реле Kl (Potter & Brumfield RS5D или эквивалентное) с сопротивлением 5000 Ом. Реле остается включенным до размыкания контактов переключателя S2 "RESET" (Сброс). После этого схема возвращается в исходное состояние. Резистор Rl "SENSITIVITY" (Чувствительность) должен регулироваться так, чтобы напряжение среднего электрода лампы VI соответствовало порогу ее срабатывания.
