Сенсорная клавиатура

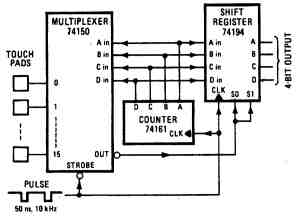

После касания одного из 16 сенсоров (металлических площадок), подключенных к входам 16-разрядного мультиплексора 74150 (рис. 5.20), на выходе регистра сдвига 74194 появляется 4-битный соответствующий код. В то время как входы мультиплексора счетчика сканируются, сигнал на выходе возникает только тогда, когда палец оператора касается того или иного сенсора небольшого размера, предназначенного для касания его кончиком пальца. Для работы мультиплексора, счетчика 74161 и регистра сдвига необходим внешний тактовый генератор с частотой 10 кГц. Длительность синхроимпульсов должна быть более 20 не, чтобы не тронутые площадки заряжались до порогового напряжения, но и не настолько длительными, чтобы площадки заряжались полностью.
