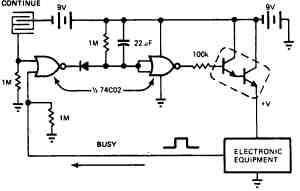

Схема автоматического выключения
Схема подает напряжение смещения на мощную пару Дарлингтона в течение примерно 15 сек, после чего сигналы continue (Продолжить) и busy (Занято) переходят на низкий логический уровень. После этого пара Дарлингтона отключает напряжение батареи от электронного устройства. Устройство применяется для повышения срока службы батарей питания в электронных устройствах. Сенсорный выключатель, выполненный печатным способом на плате устройства в виде входящих друг в друга символов "Е" и "3", снова должен активироваться на 15 сек касанием пальца во время использования устройства.
