Прослушка. Жучек с хорошим КПД

Жучек собран по схеме Хартли с нестандартным включением обратной связи, благодаря чему подслушивающее устройство имеет КПД на 10-20% выше аналогичных схем. Она давно ходит по сети, и владельцы ресурсов продолжают пи&дить её друг у друга, не замечая грубейшую ошибку в схеме. В данной схеме ошибка исправлена.

схема жучка

R1=R3=R4 - 9.1 к,
R2 - 300 к,
С1 - 0.1 мкф,
С2 - 56, С3 - 24,
VT1 - КТ315,
VT2 - КТ325ВМ,
L1 - 5+5 витков
провода ПЭВ-0.5
на оправке 3мм.

Как правило, схема начинает работать сразу после сборки. Если в приемнике слышен писк, следует зашунтировать схему конденсатором емкостью не менее 1 мкф. Антенну лучше подключить через кондер емкостью 1-2 пф. У меня при длине антенны 20см дальность была 140м.

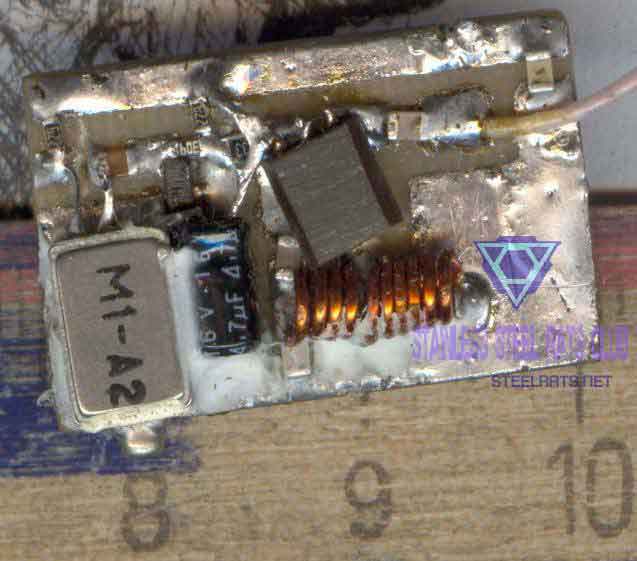

Фото готового жучка с питанием от 2-х литиевых таблеток CR-1220 (6v).

сборка простейшего бага в телефон

сборка простейшего бага в телефон


Мне срочно понадобился жучок и я решил за&ярить эту схему.

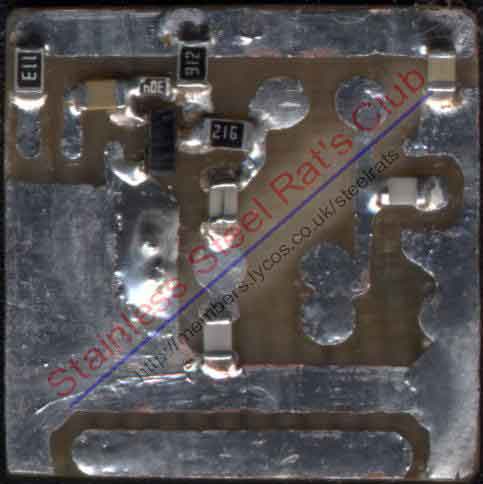

печатка со стороны деталей

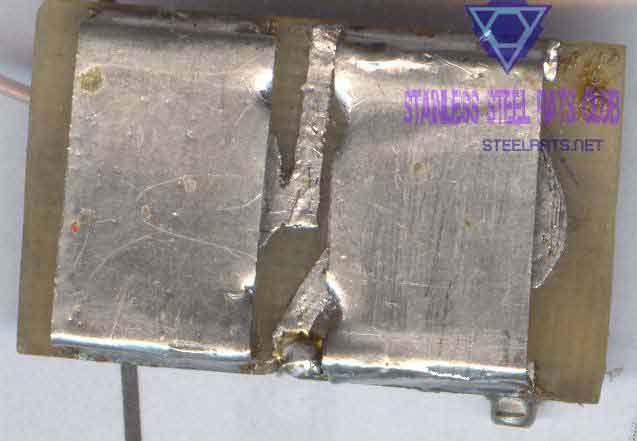

обратная сторона с контактом для батареек

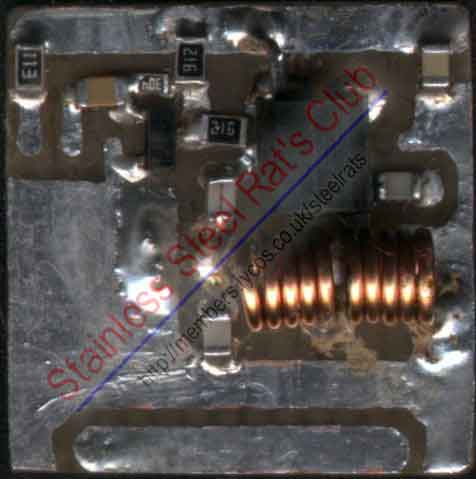

основные детали жучка установлены

Т.к. не оказалось вч транзистора в smd поэтому пришлось поставить отечественный КТ368

Т.к. не оказалось вч транзистора в smd поэтому пришлось поставить отечественный КТ368

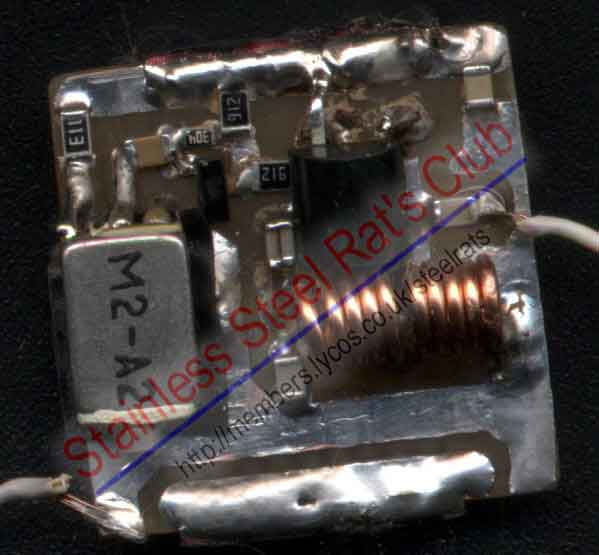

Готовый жучок

готовый жучок

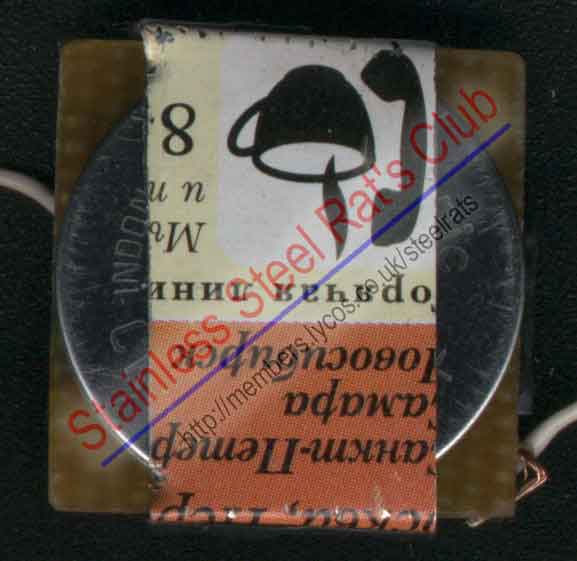

Питалово - 2 штуки CR2016, 6 вольт. (для танкистов - диаметр - 20мм)

Питалово - 2 штуки CR2016, 6 вольт. (для танкистов - диаметр  - 20мм)

По материалам сайта http://steelrats.net автор lamazoid
