Отличный телефонный жучек.

Представленная ниже схема имеет следующие характеристики : дальность передачи сигнала до 100м, не нуждается в антенне, включается в разрыв любого телефонного провода БЕЗ соблюдения полярности.

схема телефонного жучка

VT1-VT3 - KT315
VD1-VD4 - КД521В
L1, L2, R1 - см.текст.

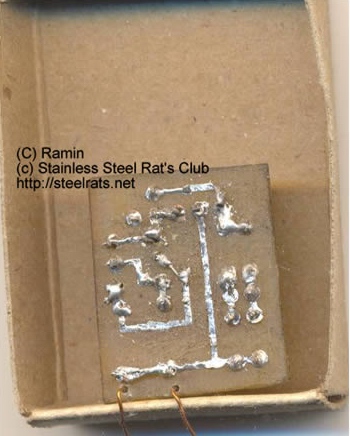

Катушки L1 и L2 содержат по 15 витков провода ПЭВ-0.3 на оправке диаметром 2.5мм. Конструктивно катушки должны располагаться рядом, параллельно друг другу. Выводы диодного моста следует пропустить сквозь катушки. Резистор R1 регулирует частоту передатчика. Он подбирается в пределах 0.1 - 1 кОм для установки нужной частоты. Следует заметить, что частота обратно зависима от протекающего через генератор тока



по материалам сайта http://steelrats.net
