Устранение дребезга сенсорного выключателя

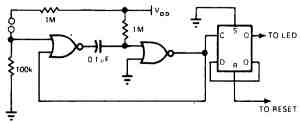

Гарантированной защиты от дребезга для сенсорных выключателей, которые используют Т-триггер (выполненный на половине микросхемы МС14013 производства компании Motorola), достигают с помощью моностабильной схемы на двух логических элементах ИЛИ-НЕ (рис. 5.24), которые удлиняют формируемый импульс. Постоянная времени схемы удлинения импульса подбирается для конкретного использования выключателя. При необходимости индикации состояния выключателя к выходу Q триггера может быть добавлен светодиод, управляемый транзистором 2N3903.
