Схема сенсорного управления настройкой ЧМ-приемника

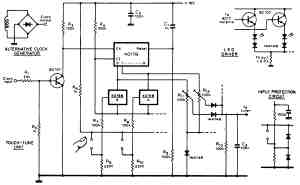

Схема (рис. 5.18) позволяет выбирать до 10 предварительно настроенных станций ЧМ-приемника. В то время как один из двунаправленных ключей цифровой CMOS-микросхемы 4016 включается после контакта пальца с соответствующим сенсором, микросхема 4017В считает импульсы тактовой частоты (Clock) до тех пор, пока выбранный ключом выход не перейдет в состояние высокого логического уровня. Конденсатор С и резистор R5 обеспечивают выбор нулевого канала при первоначальном включении устройства. Тактовая частота, подаваемая на вход "Clock input", не критична и может находиться в диапазоне от 100 Гц до 19 кГц. Для тактовой частоты 120 Гц требуется добавить несколько дополнительных витков на сетевом трансформаторе и полученное напряжение подать на выпрямительный мост.

Схема сенсорного управления настройкой ЧМ-приемника
