Бесконтактный переключатель

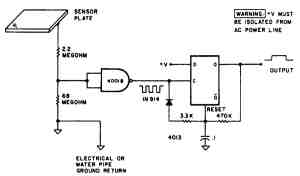

Схема бесконтактного переключателя (рис. 5.22) основана на взаимодействии человеческого тела с сетью 60 Гц. Рука, расположенная вблизи от пластины датчика, индуцирует пульсации напряжения с частотой сети, поступающие в логическую схему 4001В. Эти пульсации на выходе схемы преобразуются в прямоугольные импульсы, которые используются для запуска моностабильного триггера. Начиная с момента приближения руки к пластине датчика, на выходе Q триггера формируется импульс высокого логического уровня с длительностью в несколько миллисекунд. Чувствительность зависит от величины пластины.
