Бистабильный переключатель

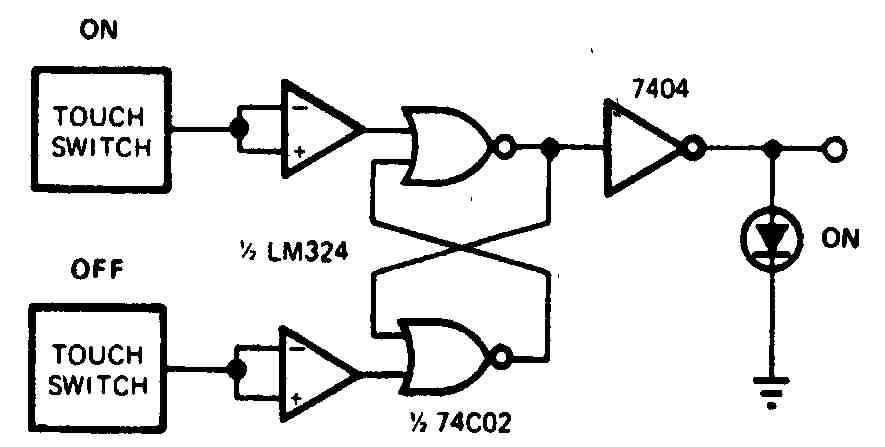

При касании медной площадки "ON" (Вкл) размером 0,5 дюйм2, расположенной на печатной плате, сигнал на выходе схемы (рис. 5.4) переключается на высокий логический уровень, т. е. включается. При касании другой пластинки "OFF" (Выкл) переключатель меняет свое состояние на противоположное — выключается. Светодиод, включенный между выходом схемы и общим проводом, показывает состояние переключателя. Для безупречной работы схема должна быть запитана от источника постоянного тока.
