Сенсорная кнопка

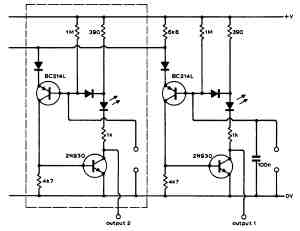

Схема (рис. 5.16) основана на определении сопротивления между 2 контактами в каждом сенсорном выключателе. Контакт, который подключен к общему проводу с напряжением О В, — это, как правило, металлическая передняя панель управления. При необходимости использования переключателя с несколькими сенсорными кнопками может подключаться любое количество аналогичных подсхем, показанных на схеме штриховой линией. Когда напряжение питания будет подано, определенная кнопка будет всегда включена. Светодиоды схемы показывают активизированную кнопку. В схеме может применяться любой светодиод с током 20 мА. Выходы могут быть использованы для подключения аналоговых переключателей на полевых транзисторах или реле.
