МОСТ TDA2005

Некачественный или негромкий звук автомобильных магнитол часто заставляет нас использовать отдельные усилители мощности. Высококлассные автомобильные усилители сегодня многим не по карману, поэтому часто приходится смастерить усилитель своими руками. Достаточно качественный усилитель малой мощности можно изготовить на микросхемах серии TDA с питанием от бортовой сети автомобиля.

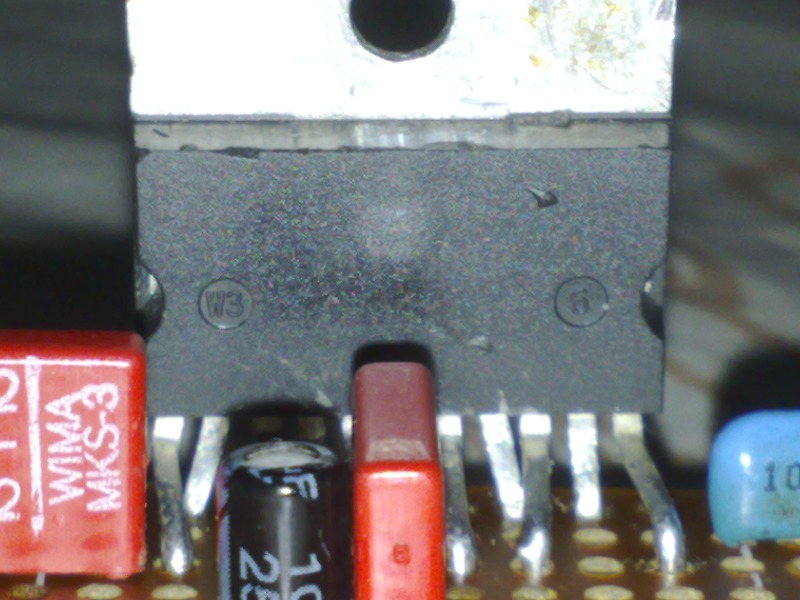

TDA2005 - стереофоническа микросхема УНЧ с достаточно неплохими параметрами. Микросхема способно развивать мощность до 10 ватт на канал, в мостовом включении до 20 ватт ( в некоторых архивах до 25 ватт). Эта вполне нормальная мощность для питания штатных автомобильных головок (блинов). На заказ был собран автомобильный усилитель с применением двух микросхем, каждая из них включена по мостовой схеме.

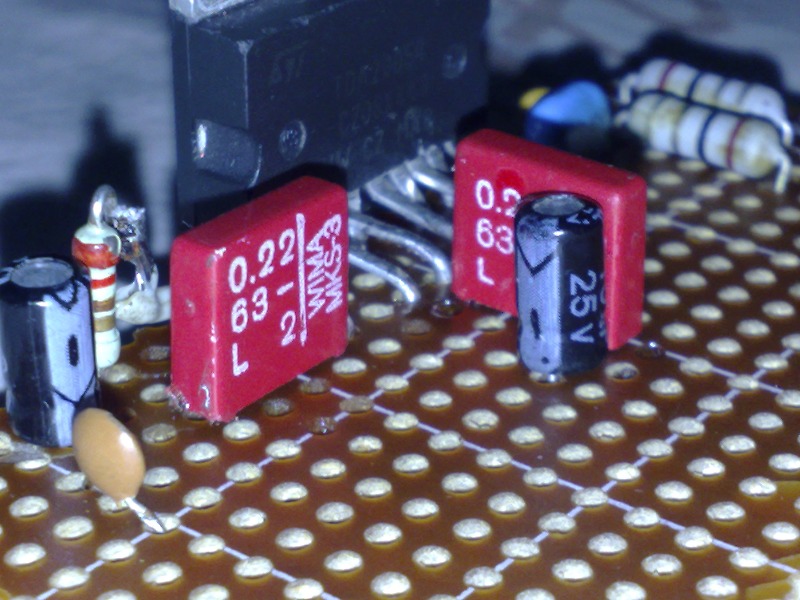

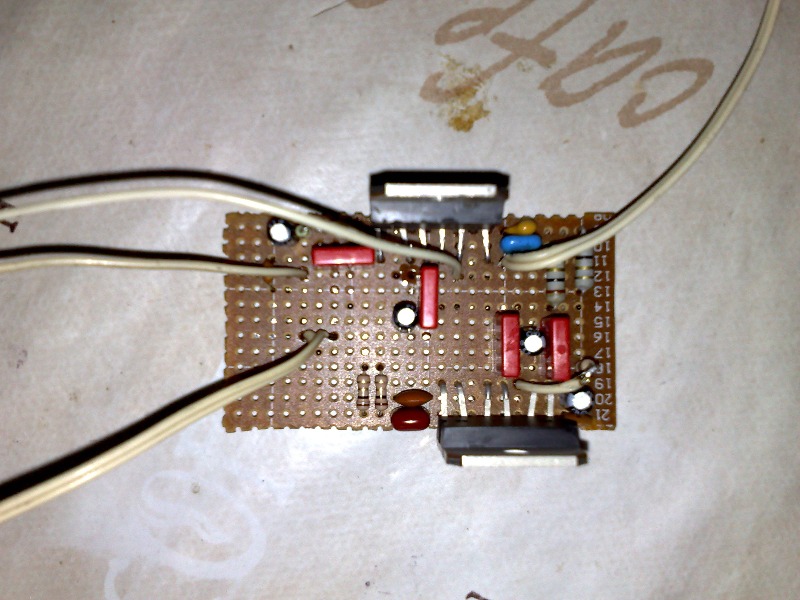

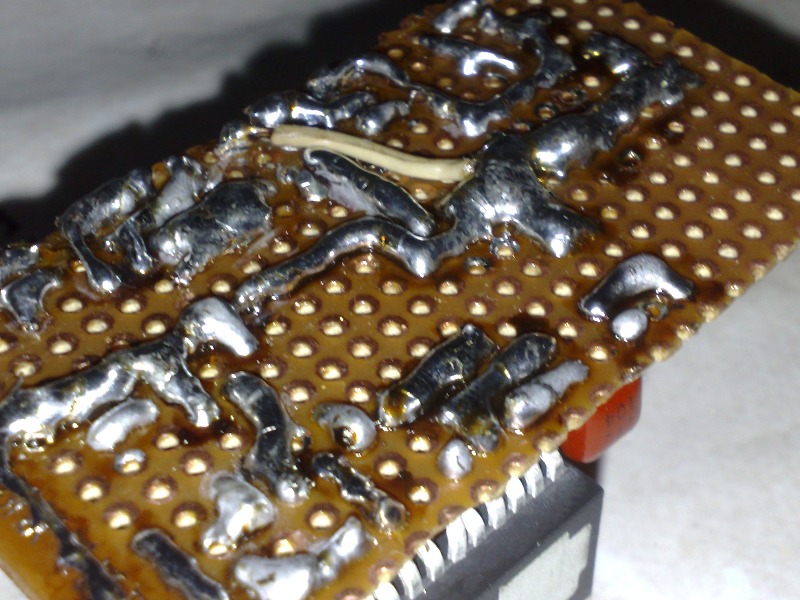

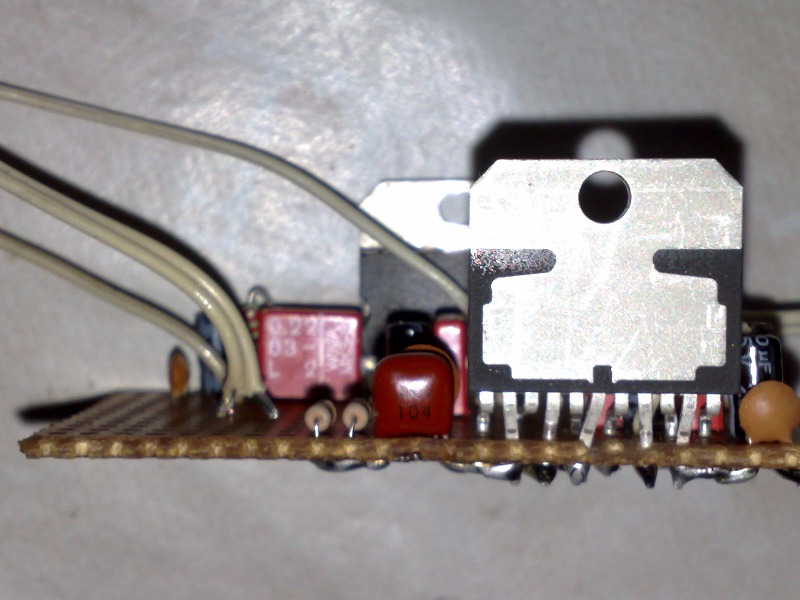

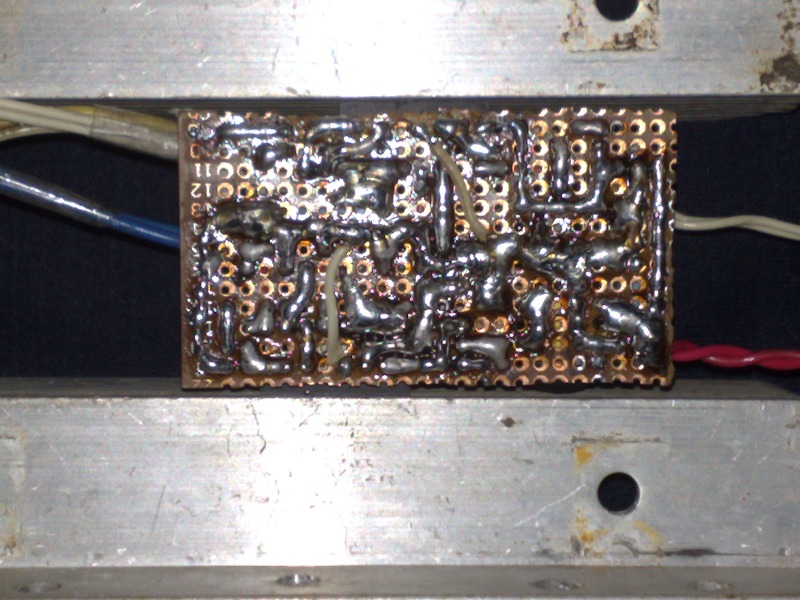

Вся схема собиралась на скорую руку (финансы и время было ограничено), поэтому использовалась макетная плата, но от того качество не пострадало. На плате также имеется помехоподавляющий фильтр, который состоит из дросселя и сглаживающих конденсаторов.

Пленочные конденсаторы можно взять 0,1-1мкФ, электролит подбирается с напряжением 25 Вольт (в крайнем случае можно взять и на 16 Вольт), емкость конденсатора не менее 2000мкФ. Дроссель намотан на кольце из порошкового железо (кольцо взял с импортной автомагнитолы уже готовый, но аналогичные кольца можно найти в компьютерных блоках питания).

Общая схема усилителя представлена ниже

Кстати, мост ТДА2005 может использоваться в различных датчиках, о которых можно почитать тут.

Входные конденсаторы подбираются с емкостью 0,1-0,5мкФ (емкость подбирается по вкусу, чем больше, тем мощнее низкие частоты).

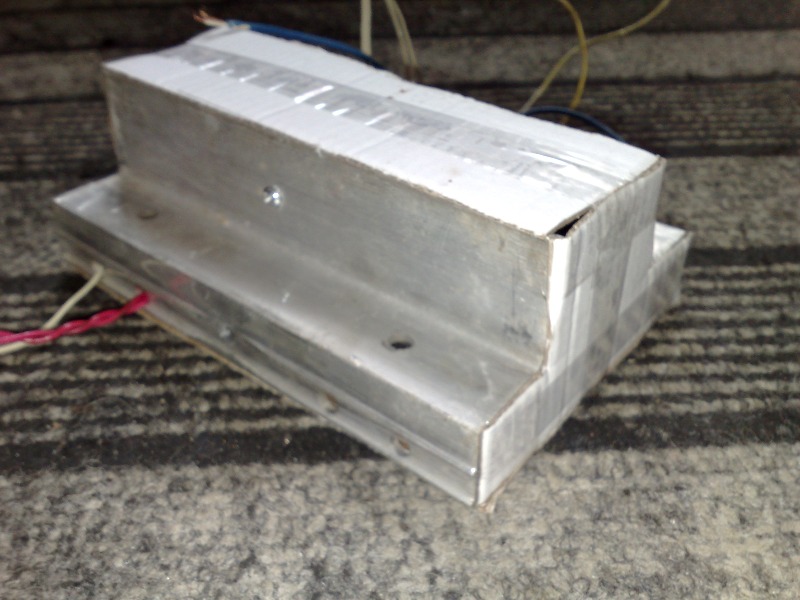

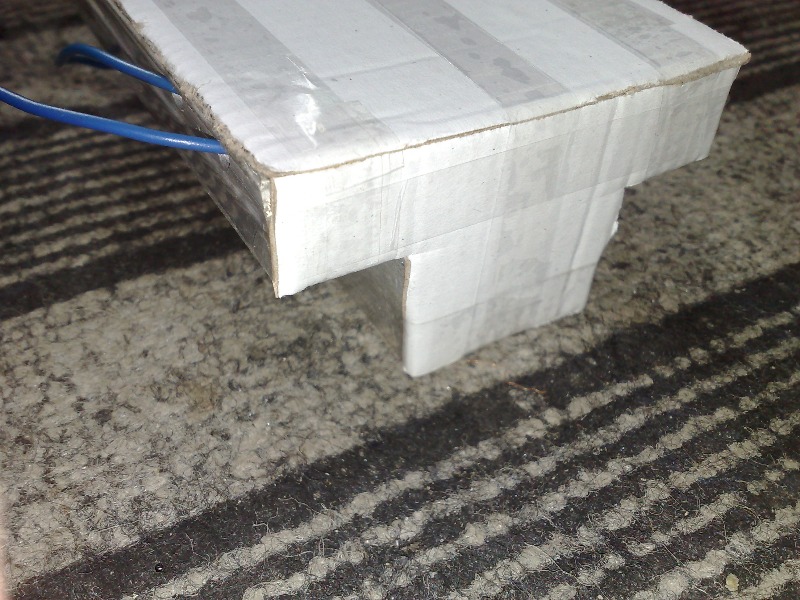

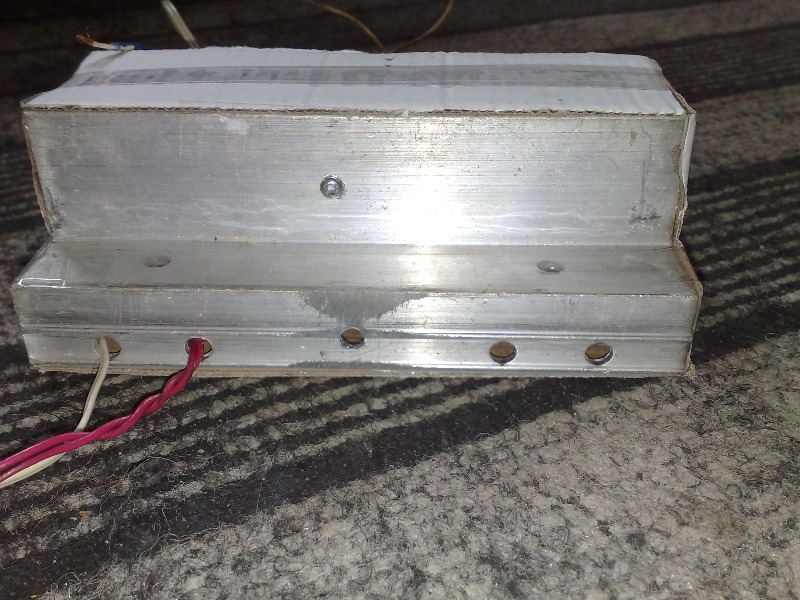

Готовому усилителю нужен был корпус, и поскольку под рукой не было подходящего корпуса, то решил его тоже изготовить на скорую руку. По бокам расположены достаточно большие теплоотводы (в ходе работы почти ледяные), все остальное вырезано из толстого картона.

Схема была включена - звук вполне нормальный, разумеется, тягаться с высококачественными схемами такой усилитель не сможет, но в машине справляется неплохо.

Принципиальная электрическая схема моста ТДА2005
