Сенсорный переключатель в схеме с регулируемой вероятностью для лотереи

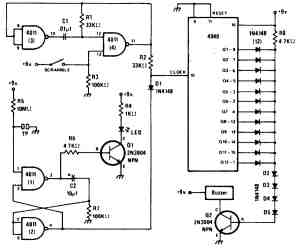

Вероятность появления сигнала, который может использоваться для лотереи, устанавливается диодной матрицей на выходах 12-разрядного счетчика (микросхема 4040), показанного на принципиальной схеме (рис. 5.3). Диапазон изменения вероятности может меняться от 1:2 до 1:1024. Для работы устройства требуется на 1—2 сек замкнуть контакты кнопки "SCRAMBLE" (Перемешать), что приведет к тому, что заработает генератор, и тактовые импульсы высокой частоты будут поступать на вход счетчика. После этого игрок, не отпуская кнопку, должен коснуться контактов сенсора TP для перезапуска триггера, который через некоторое время блокирует подачу тактовых импульсов на счетчик. При остановке счетчика, если код счетчика совпадает с кодом вероятности, установленной с помощью диодов, открывается транзистор Q2 и срабатывает зуммер. Для получения вероятности 50:50 должен применяться диод, только подключенный к выходу Q1 счетчика. Для вероятности 1:10 диоды применяются для счета до 10, что в двоичной системе соответствует 1010. Таким образом, диоды подключают к выходам Q2 и Q4 счетчика. Если применяются все диоды, как это показано на схеме, то шансы равны 1:1024.
