ЮПС – источники бесперебойного питания

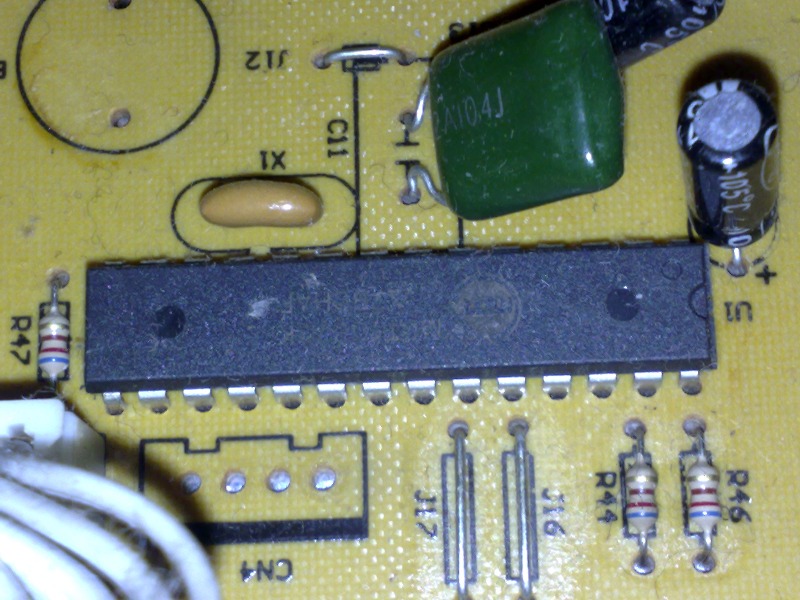

Источники бесперебойного питания (ЮПС/UPS) являются высококачественными преобразователями напряжения 12-220. В них обычно реализована схема двухтактного инвертора с применением железного (сетевого) трансформатора. Бесперебойник имеет встроенный свинцово-гелиевых аккумулятор с емкостью 3-10А/ч, в зависимости от выходной мощности инвертора. Генератор импульсов иногда выполняется на микроконтроллере. Любой бесперебойник имеет функцию перехода в режим инвертора, как только отключается сетевое питание и режим перехода в зарядное устройства, как только появляется напряжение в сети. Также бесперебойники имеют множество защит, такие как - защита от перегруза, короткого замыкания и т.п.

Сегодня будет рассмотрен способ умощнения штатных источников бесперебойного питания.

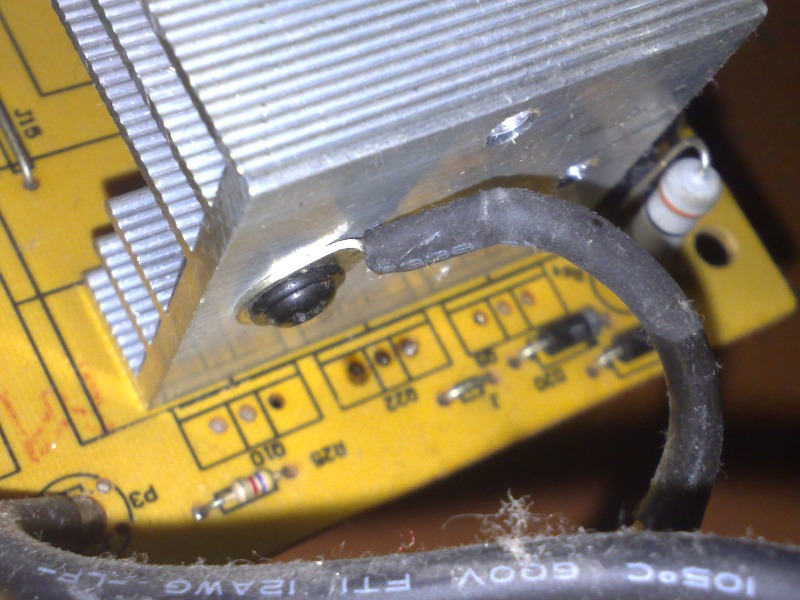

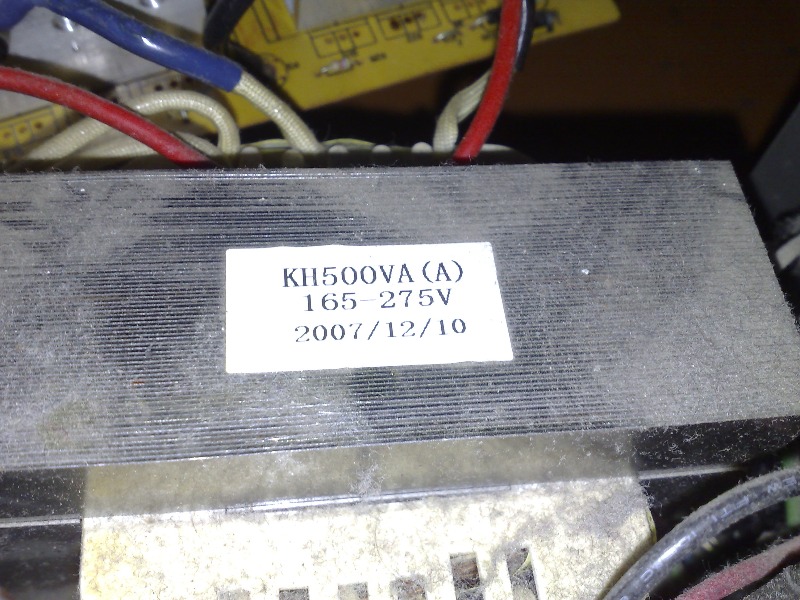

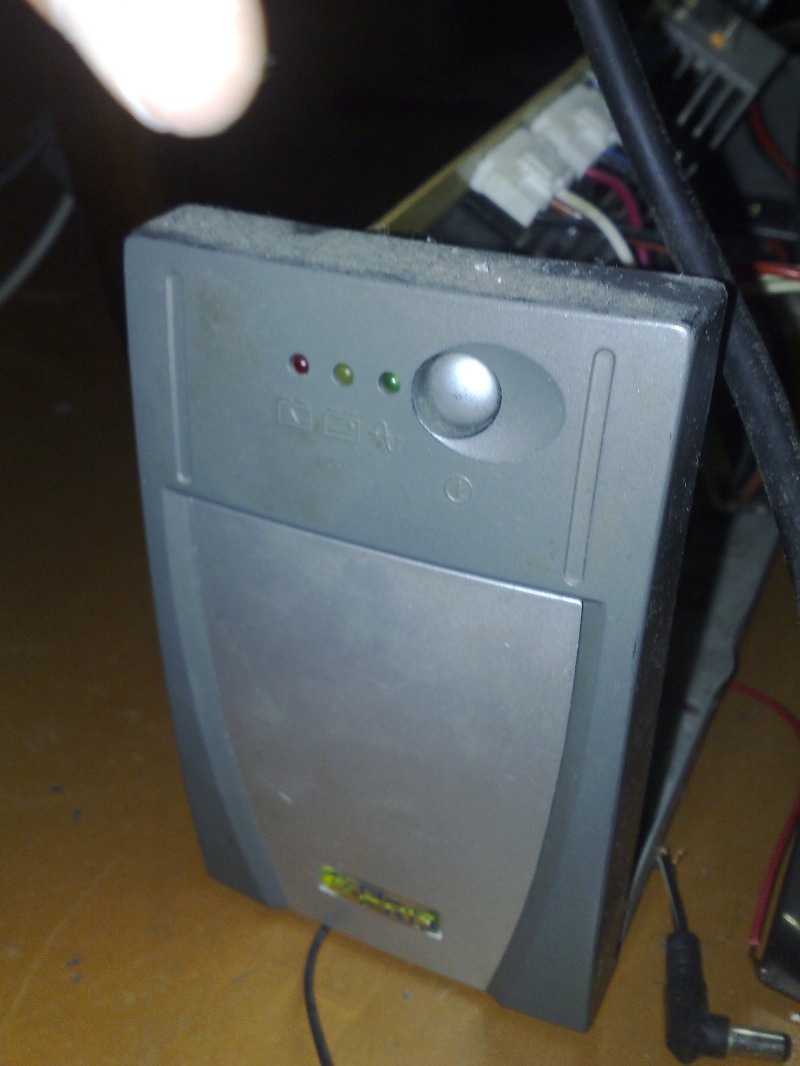

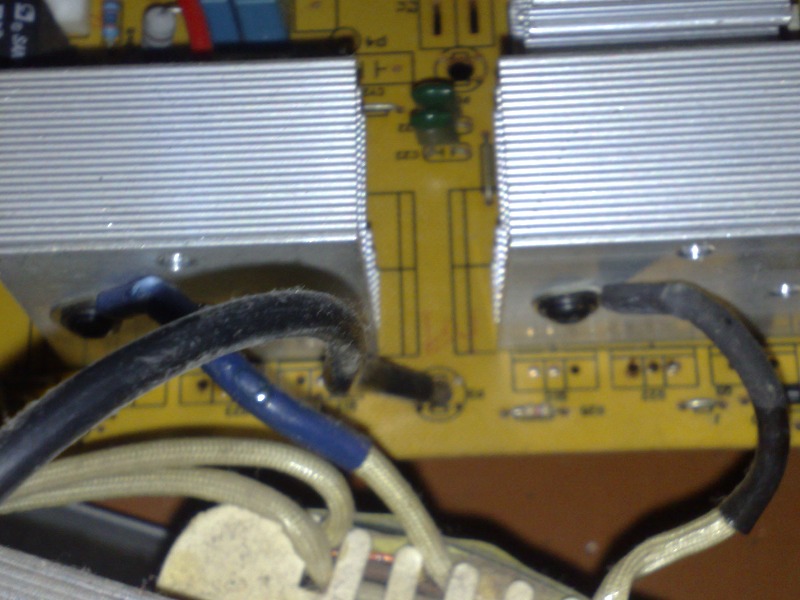

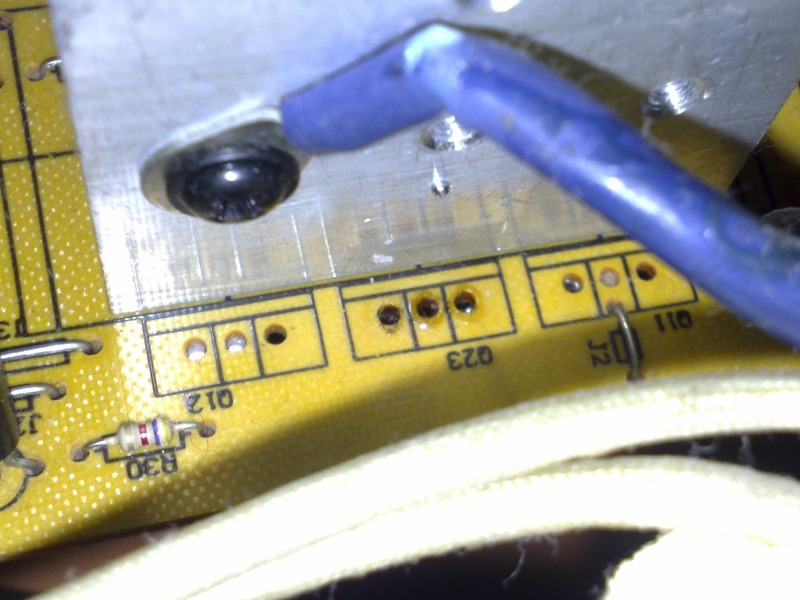

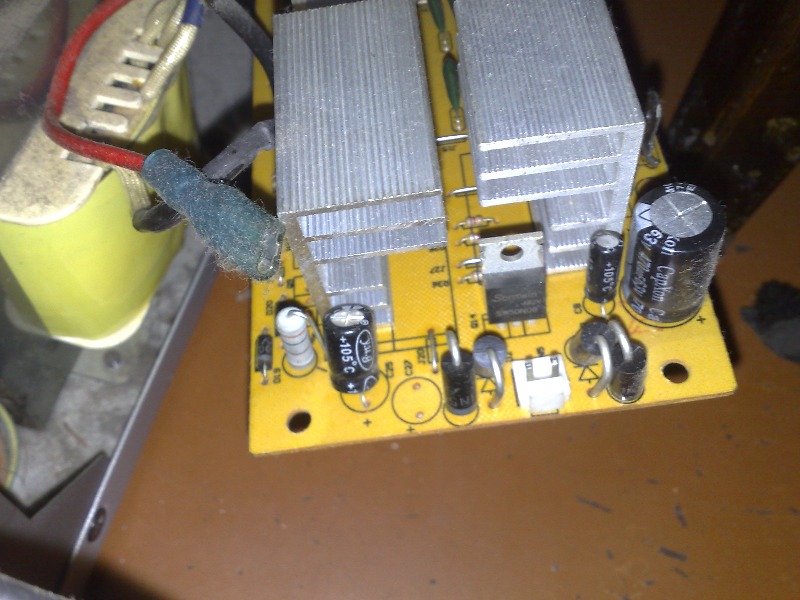

Дело в том, что платы и трансформатор бесперебойников сделаны с запасом. В качестве подопытного рассмотрим источник бесперебойного питания на 300 ватт. Внимательно смотрим на плату, где четко видны два силовых транзистора, по одному для каждого плеча. Но рядом с каждым транзистором имеется два дополнительных места для подключения дополнительных силовых силовых ключей. Если припаять дополнительные две пары полевых транзисторов, то мощность инвертора можно поднять до 1000 ватт. Сам трансформатор рассчитан именно на такую мощность.

Исходя из вышесказанного становится ясно, что не имеет смысла покупать мощные бесперебойники, поскольку их умощнение можно выполнить в домашних условиях с минимальными затратами. Для сравнения - такой бесперебойник мне удалось купить (Б/У) за 15$, умощнение до 1000 ватт обходится всего 10$ (цена силовых ключей), а хороший бесперебойник (новый) с мощностью в 1000 ватт обойдется в 100-140$, разница огромная.

Совет владельцам источников бесперебойного питания - даже очень мощный бесперебойник не способен питать ПК более 30 минут (обычно 10-15 мин.), но штатный аккумулятор бесперебойника можно заменить на автомобильный, разумеется, аккумулятор не поместится в корпус бесперебойника, поэтому провода шин питания бесперебойника нужно удлинять толстыми многожильными проводами с диаметром не менее 3-5мм.
