Сенсорный переключатель для управления логическими схемами

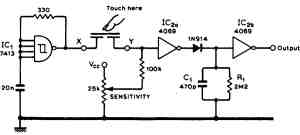

Схема (рис. 5.10) может использоваться для подключения к схемам с питанием от батареи, т. к. сенсорные КМОП-переключатели не чувствительны к улавливанию пульсаций переменного тока человеческого тела. Триггер Шмитта микросхемы Id образует генератор с частотой 100 кГц. Микросхема 1С2а усиливает выход генератора и заряжает конденсатор Ci через диод. При касании датчика выход генератора сильно ослабляется и это содействует тому, что конденсатор Q разряжается и, вместе с тем, изменяется исходное состояние детектора уровня 1С2ь- Датчик схемы представляет собой медную площадку размером 1 дюйм2, выполненную на двусторонней печатной плате, причем нижняя площадка разделена на 2 одинаковые по размеру части.
