Сенсорный выключатель для музыкальной клавиатуры

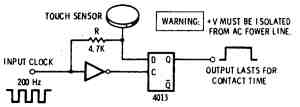

Прикосновение к металлической площадке датчика (рис. 5.23) добавляет примерно 300 пФ к емкости между площадкой и землей. Это приводит к увеличению постоянной времени RC-цепи и интегрированию тактовых импульсов. Тактовая частота после интегрирующей цепочки сдвигается по времени относительно входной, когда достигает входа D-триггера. Это приводит к тому, что триггер во время касания площадки пальцем переходит на высокий логический уровень. Схема должна повторяться для каждой клавиши в электронно-музыкальной системе.
