Реле, управляемое касанием

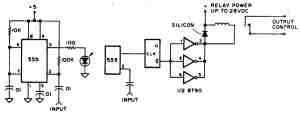

Основная схема сенсорного управления использует таймер 555 производства Signetics (рис. 5.17), который включает светодиод каждый раз, когда касаются пальцем входа "INPUT". Если вместо светодиода подключить триггер какого-либо типа и добавить 3 мощных цифровых инвертора 8Т90, то можно будет управлять реле. Кремниевый диод подавляет броски напряжения, которые появляются при включении и выключении реле. При параллельном подключении мощных инверторов надо учитывать, что их количество следует выбрать таким, которое необходимо для нормальной работы применяемого реле. Сенсор на входе схемы может быть изготовлен из латунной или медной пластины площадью минимум 2 дюйма.
