Мощный сенсорный выключатель

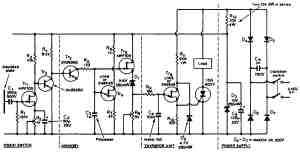

Палец, помещенный на изолированную металлическую пластинку схемы (рис. 5.25), подводит к полевому транзистору Тт\ небольшое напряжение переменного тока, наводимое от тела человека. Усиленные прямоугольные импульсы с частотой сети с резистора R4 через транзистор Tr3, включенный по схеме диода, заряжают конденсатор С3. Заряд конденсатора С3 прикладывается к транзистору Tr5 и открывает его, подавая выходное напряжение постоянного тока через резистор R8 к однопереходному транзистору Tr6 и к управляющему электроду тиристора. Конденсатор С4 разряжается за время 10 мс с помощью однопереходного транзистора Tr6, который питается от выпрямленного напряжения сети. При высоком напряжении на резисторе R8, например, 4 В, тиристор в пределах периода переменного напряжения рано перезапускается и, таким образом, максимальная мощность подается к нагрузке. Диоды D4—D7 содействуют тому, что схема функционирует при обеих полуволнах питающего напряжения. Чем дольше палец лежит на сенсорном выключателе, тем больше напряжение на резисторе R8 и тем больший ток течет через нагрузку. Удаление пальца выключает нагрузку, которая может быть лампой накаливания или другим электрическим устройством.
