Схема, определяющая выход периода следования входных импульсов за установленные границы

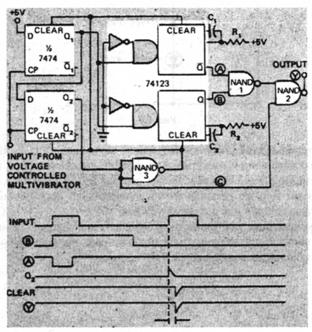

Схема (рис.) используется для отображения информации о выходе периода следования входных импульсов за предварительно установленные границы. Схема состоит из 2-раз рядного регистра сдвига на микросхеме сдвоенного D-триггера 7474, сдвоенного одновиб-ратора со сбросом 74123, трех логических элементов "И-НЕ", один из которых используется как инвертор. Устройство сравнивает период входных импульсов с предварительно уста новленной максимальной и минимальной границей. Выход схемы "Y" всегда переходит на низкий логический уровень, если период входной импульсной последовательности нахо дится вне определенных границ, которые задаются постоянными времени R1C1 и R2C2.
