Схема визуальной сигнализации при низком значении напряжения

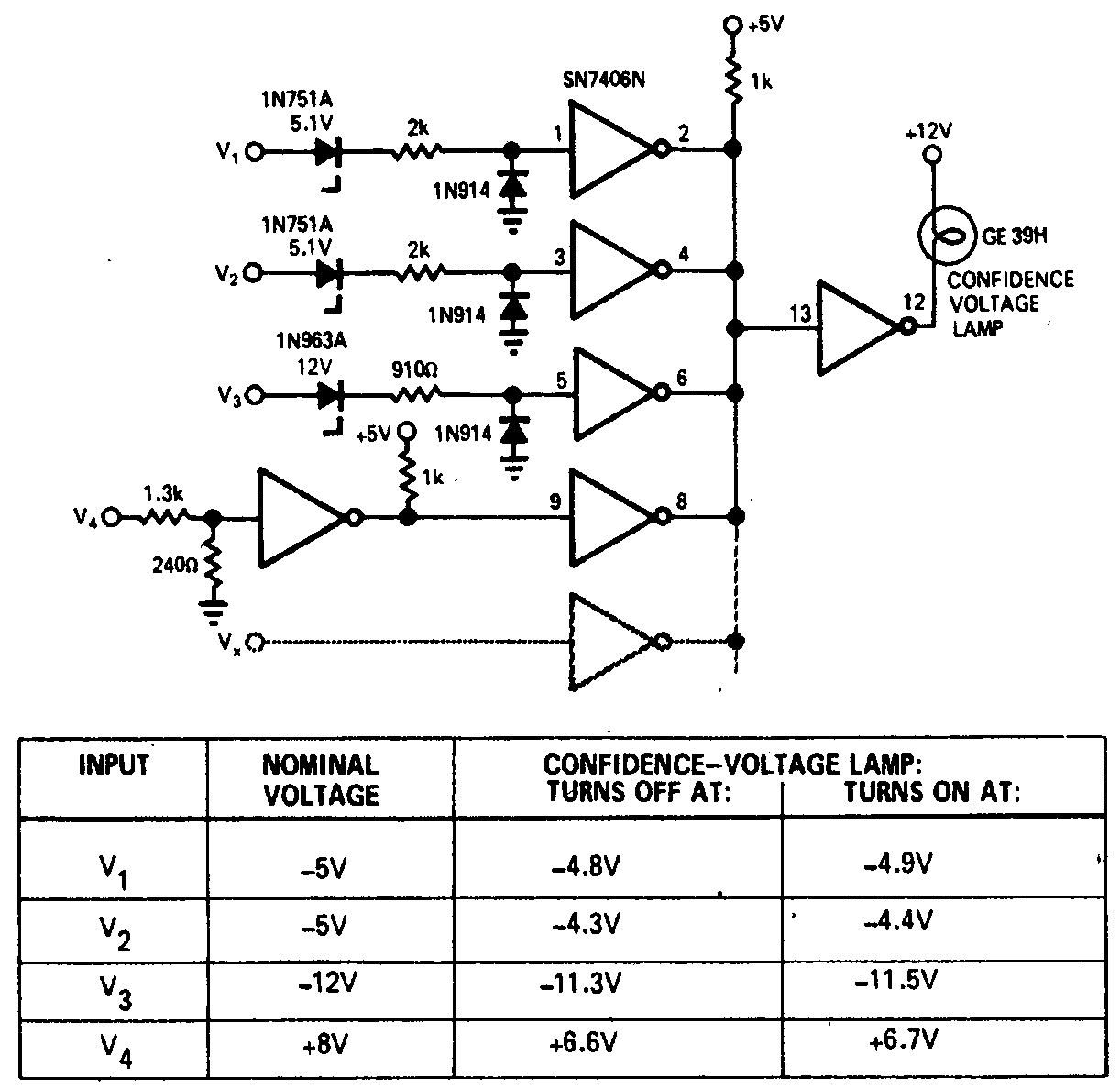

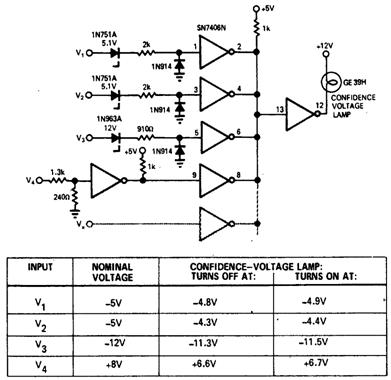

Представленная схема визуальной сигнализации (рис.) достаточно проста и использует цифровые инверторы, чтобы наблюдать за несколькими различными входными напряже ниями. Схемотехника устройства довольно гибка, и поэтому схема может легко изменяться и модифицироваться для различных значений входного напряжения и дополнительных вхо дов для напряжений как положительных, так и отрицательных. Если отрицательное входное напряжение (V,, V2 или V3) становится ниже напряжения пробоя для соответствующего стабилитрона, то сигнал логического "0", появляющийся на выходе инвертора, объединяет ся с другими сигналами инверторов, соединенных по схеме монтажного "ИЛИ". Так как при обнаружении отклонения входного напряжения от нормального его значения на вход ин вертора усилителя индикаторной лампы накаливания поступает логический "0", то лампа выключается. Если же положительное входное напряжение V4 становится меньше предо пределенного заранее значения, то на вход усилителя индикаторной лампы так же поступит сигнал логического "0", который выключит лампу и проинформирует этим об отклонении входного напряжения от нормы.
