Защелка уровня напряжения

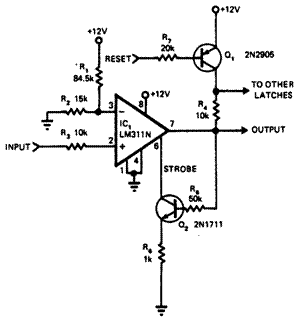

Схема (рис.) использует компаратор напряжения с защелкой, который сохраняет со стояние превышения предварительно установленной пороговой величины. При превыше нии напряжения, поданного на вход "INPUT", заранее установленного с помощью резисто ров К1 и R2 значения, выход микросхемы IС1 переходит на высокий уровень, посредством транзистора Q2 активирует вход "STROBE" (Строб) и препятствует изменению сигнала на выходе на низкий уровень. Высокий уровень на входе "RESET" (Сброс) закрывает транзи стор Q1, лишает выход с открытым коллектором микросхемы IС1 напряжения питания и устраняет условие защелкивания. Компаратор работает с напряжениями питания в диапазо не от +5 до +/-15 В.
