Пиковый детектор для сигналов с напряжением 5 В и частотой до 2 МГц

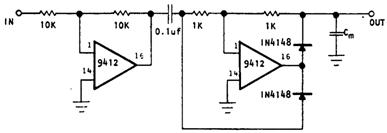

Схема пикового детектора (рис.), выполненного на двух операционных усилителях типа 9412 производства компании»Optical Electronics, формирует на выходе сигнал с напря жением постоянного тока, которое соответствует предельной величине синусоидального входного напряжения. Операционный усилитель заряжает накопительный конденсатор Ст во время отрицательной полуволны и удерживает это напряжение во время положительной полуволны. Схема обладает высоким входным сопротивлением. С накопительным конден сатором емкостью 0,1 мкФ 10-вольтовый импульс улавливается в течение Юмкс. Для 5-вольтового синусоидального входного сигнала максимальная частота составляет 0,8 МГц, но конденсатор с емкостью 0,01 мкФ может расширить ее вплоть до 2 МГц.
