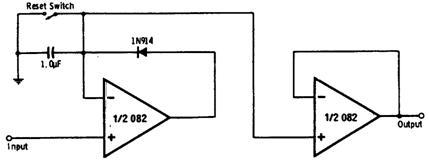

Схема детектора положительных пиковых напряжений
Детектор (рис.) реагирует на положительные пики напряжений входного сигнала и со храняет их с помощью конденсатора и схемы, выполненной на одной части сдвоенного операционного усилителя типа 082, в течение достаточно длительного времени. Другая по ловина операционного усилителя используется как повторитель напряжения и разделяет пиковый детектор от выхода. Время накопления составляет обычно несколько минут, в за висимости от скорости разряда конденсатора с его собственным током утечки, током утеч ки диода и входных токов операционного усилителя и маленькой нагрузки повторителя напряжения. Кратковременное замыкание переключателя "Reset Switch" разряжает конден сатор и делает схему готовой для следующего фиксирования предельной величины.
