Детектор прохода через нуль сетевого переменного напряжения

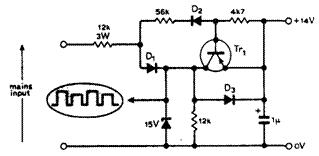

При положительной полуволне сетевого напряжения конденсатор схемы (рис.) через диоды D1 и D3 заряжается до напряжения 14 В. При отрицательной полуволне ток, проходя через диод D2, открывает транзистор Тгь после чего конденсатор разряжается. Сигнал на выходе при отрицательных полуволнах будет меньше примерно на 1 В. Используемый в схеме тип транзистора и типы диодов некритичны, за исключением D1, который должен выдерживать полное напряжение сети.

Детектор прохода через нуль сетевого переменного напряжения
