Схема, срабатывающая при входных напряжениях, находящихся внутри окна пороговых напряжений

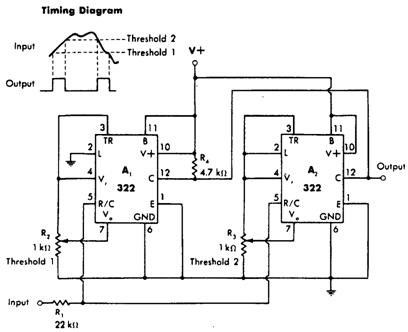

Приведенная на рис. 9.18 схема, выполненная на двух прецизионных таймерах LM322 и включенных по схеме компаратора, формирует на выходе сигнал высокого логического уровня только тогда, когда входное напряжение находится между порогами срабатывания (внутри окна пороговых напряжений), которые определяются значениями сопротивлений переменных резисторов R2 и R3. Схема всегда переходит на низкий логический уровень, когда сигнал на входе "Input" находится ниже порога 1 (Threshold 1) или выше порога 2 (Threshold 2), представленных на временной диаграмме рисунка.
