Детектор прохода напряжения через нуль на логарифмическом усилителе

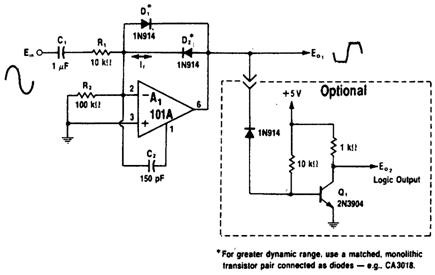

Ток в обратной связи операционного усилителя A1 (рис.), пройдя диоды D1 и D2, при водит к логарифмической зависимости выходного напряжения. Микросхема A1 включена так, чтобы соблюдать соответствующее быстродействие и фазовую погрешность на высо ких частотах. Номинальное напряжение на выходе составляет +/-Vf, где Vf— падение на пряжения на диоде в прямом направлении. Динамический диапазон схемы составляет при мерно 70 дБ. Если требуются более высокие постоянные выходные напряжения, то должна добавляться дополнительная схема с насыщенным ключом, выполненная на транзисторе Qt и обеспечивающая на выходе сигнал с напряжением 0—5 В (схема показана штриховой линией).

Детектор прохода напряжения через нуль на логарифмическом усилителе
