Программируемый пиковый детектор напряжения для диапазона от 0 до +/-10 В

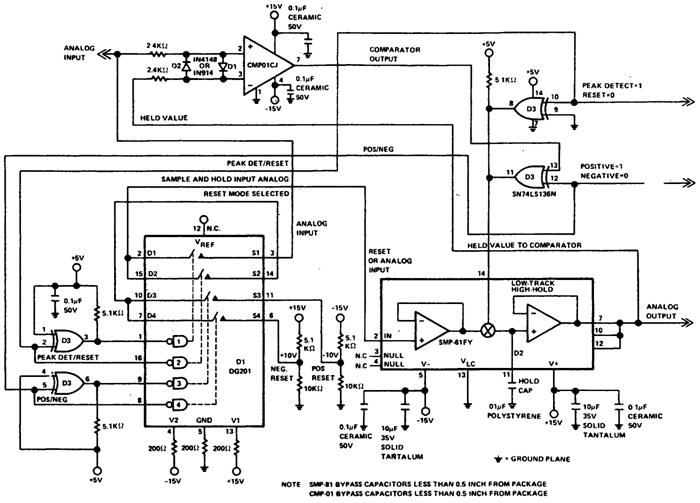

Основными компонентами схемы (рис.) являются компаратор напряжения CMP-01C1 производства компании Precision Monolithics, усилитель выборки и хранения SMP-81FY, микросхема "Исключающее ИЛИ" с открытым коллектором SN74LS136N и 4-входовый аналоговый коммутатор типа DG201. Точность детектора напряжения постоянного тока находится в пределах 5 мВ для нуля и 10 мВ для сигнала полной амплитуды. Два диода D1—D2 и два резистора с сопротивлением 2,4 кОм предназначены для защиты 2 входов компаратора при перенапряжении. Компаратор постоянно проверяет различие между ана логовым входным напряжением и пиковым напряжением, которое сохранено в усилителе выборки и хранения SMP-81FY. Если значение на входе превосходит ранее сохраненное значение, то записывается новое значение.
