Схема для обнаружения уровней напряжения со светодиодной индикацией

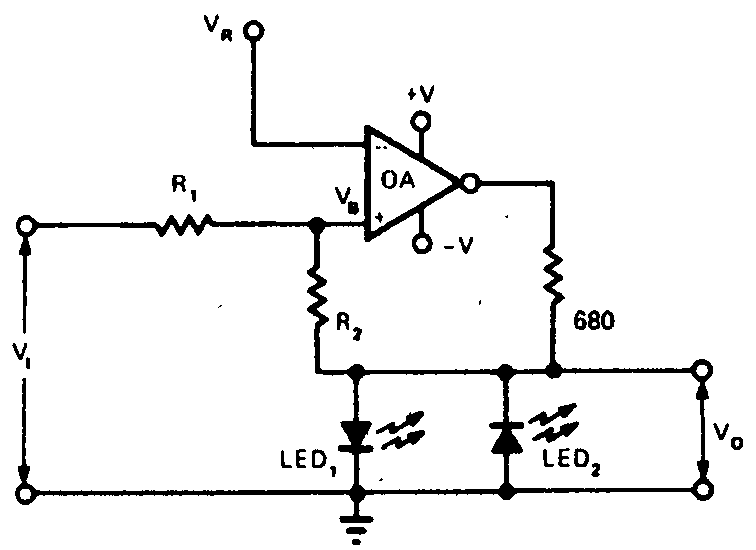

Визуальное отображение уровней напряжения в схеме (рис.) достигается с помощью двух светодиодов типа TIL203, трех сопротивлений и любого операционного усилителя, который может обеспечивать выходной ток, равный 15 мА. Если входное напряжение пре восходит верхнее предельное положительное значение кратковременно или длительно, то включается светодиод LED1. В том случае, когда небольшой положительный уровень на пряжения падает, светодиод LED1 выключается. Если же входное напряжение будет ниже отрицательного предельного значения, то тогда включится светодиод LED2. Чтобы при уровнях +2 В включить светодиод LEDb а при -1,2 В светодиод LED2, оба сопротивления R1 и R2 должны быть по 10 кОм.

Схема для обнаружения уровней напряжения со светодиодной индикацией
