Схема отображения уровня напряжения сигнала на светодиоде

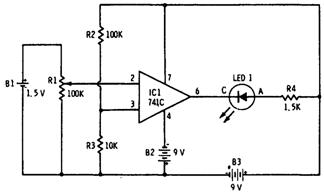

Представленную схему (рис.) настраивают так, что операционный усилитель включает светодиод при желаемом уровне напряжения, который устанавливается с помощью потен циометра R1. Для получения максимального усиления операционный усилитель использу ется без сопротивления в обратной связи. Таким образом, маленький входной сигнал обес печивает на выходе очень большой сигнал. С приведенными на схеме значениями сопро тивлений для резисторов R2 и R3 напряжение включения для светодиода равно 0,9 В.

Схема отображения уровня напряжения сигнала на светодиоде
