Переключатель прием-передача с 4 диодами

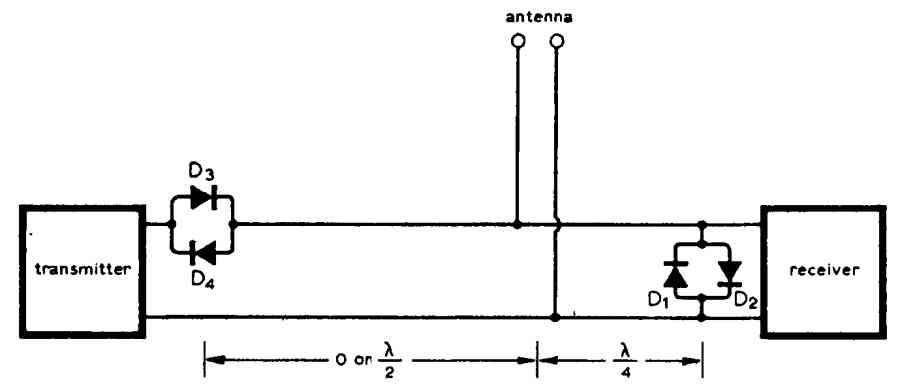

В схеме (рис.) используется только 2 пары диодов высокой частоты с определенными электрическими параметрами для излучаемой мощности. С помощью диодной пары со стороны передатчика сопротивление бесконечно велико во время приема. В направлении приемника провод подобран так, что вся входящая мощность поступает в приемник. Если передатчик включен, то диоды D3 и D4 пропускают ток и мощность идет в направлении антенны, в то время как диоды D1 и D2 также пропускают и замыкают накоротко вход приемника.
