Опрашивающее устройство для приемопередатчика 2-метрового диапазона

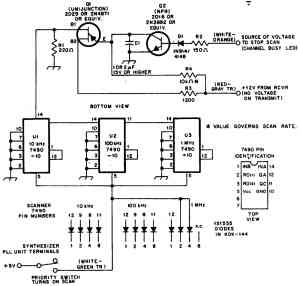

Устройство (рис.) спроектировано для применения совместно с 2-метровым любительским приемопередатчиком KDK-144 для возможности автоматического поиска станций между частотами 146 и 147,990 МГц. Если приемопередатчик переключается в режим приема, то с помощью переключателя, показанного внизу схемы, напряжение +5 В постоянного тока подается на десятичные счетчики 7490 Ul, U2 и U3 для их питания и активации процесса опроса. Если сигнал на входе схемы достаточно большой, то опрос останавливается, поскольку останавливается релаксационный генератор на однопереходном транзисторе Q2, т. к. после открытия подключенного по схеме Дарлингтона транзистора Q1 замыкается накоротко времяопределяющий конденсатор О емкостью 1—2 мкФ.
