Схема управления прием-передача

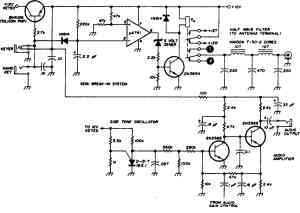

Схема (рис.) используется для управления маломощным приемопередатчиком 20-метрового любительского диапазона. Телеграфный ключ подключают в базовую цепь кремниевого транзистора 2N4036. Выходные колебания пилообразной формы ослабляются и подаются на вход НЧ-усилителя, выполненного на 2 транзисторах типа 2N3565. Антенное реле КА подает напряжение +12 В в каскады приемопередатчика во время передачи (+12Т) и приема (+12R) и осуществляет коммутацию антенны для двух этих режимов работы. В схеме используется реле с контактами, выполненными в виде двойного переключателя на два положения, и 12-вольтной катушкой с сопротивлением 800 Ом. В логике управления приемом-передачей используется операционный усилитель цА741С, включенный как дифференциальный компаратор. Если ключ нажат, то конденсатор с емкостью 2,2 мкФ разряжается, что приводит к тому, что операционный усилитель переключается в состояние с высоким логическим уровнем напряжения, затем открывается транзистор 2N3904 и срабатывает реле, переключая приемопередатчик в режим "передача". Если ключ не нажат, то конденсатор начинает заряжаться и при достижении напряжения 6 В (около 0,5 сек при сопротивлении 220 кОм времяопределяющего резистора) состояние компаратора изменяется, реле отпускается и переключает приемопередатчик на прием.
