Схема голосового управления в SSB- связи

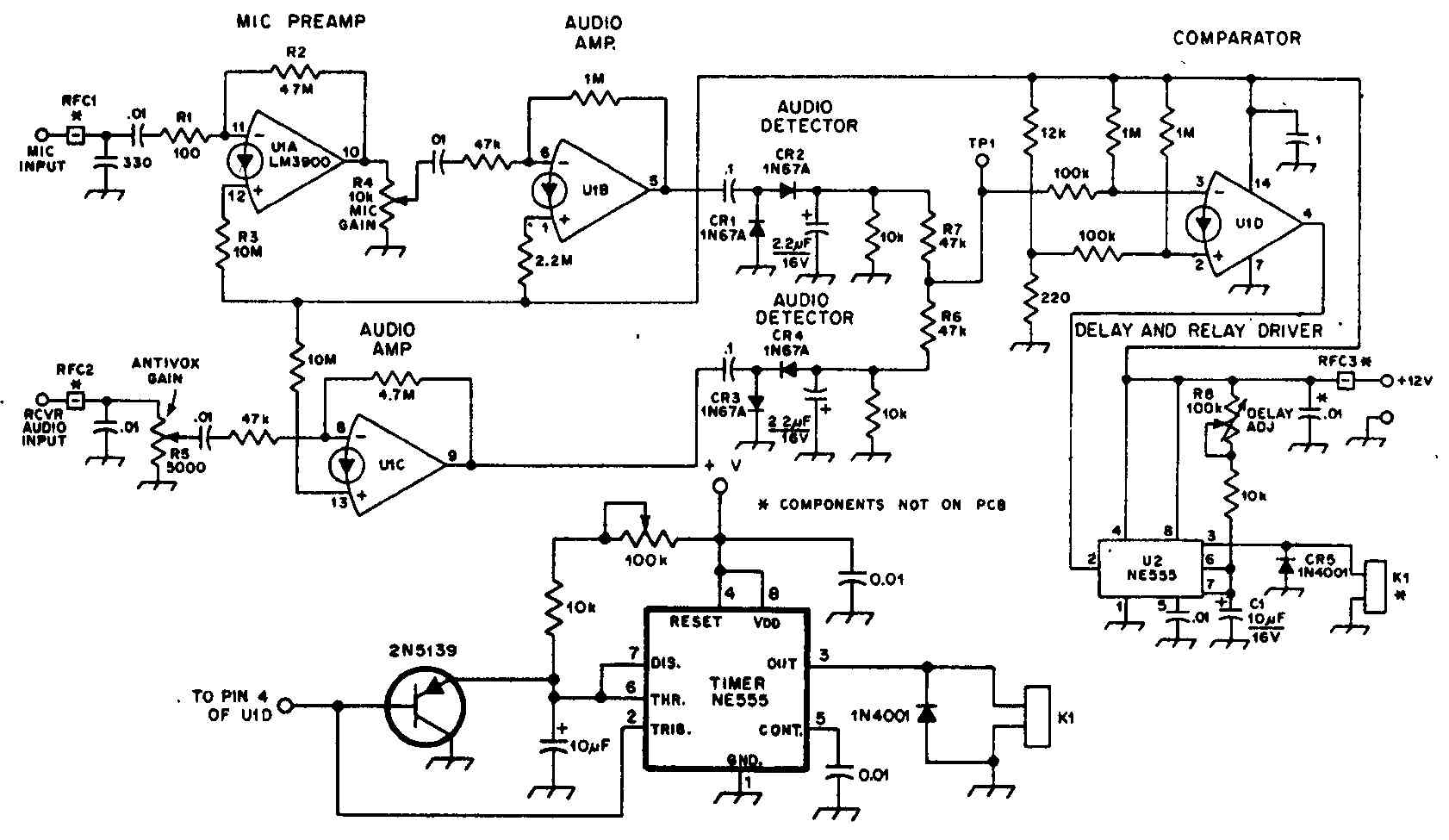

Используемые в схеме (рис.) счетверенный операционный усилитель Нортона LM3900 и таймер NE555 работают от одного источника питания. Предварительный усилитель "MIC PREAMP" U1A и усилитель "AUDIO AMP" U1B усиливают сигнал, поступающий от микрофона. Микросхема U1C усиливает НЧ эталонный сигнал, который приходит с выхода приемника (с динамика). Выходные сигналы обоих усилителей из переменного напряжения преобразовываются выпрямителями в блоке детектора "AUDIO DETECTOR" напряжения постоянного тока. Выходные сигналы с выпрямителей после прохождения соответствующих резисторов R6 и R7 суммируются и подаются на инверсный вход компаратора напряжения на микросхеме U1D. Сигнал, поступивший с микрофона, переключает выход компаратора на низкий логический уровень и запускает микросхему NE555. которая включает 12,-вольтовое реле К1, после регулируемой с помощью резистора R8 задержки равной 10 мс, необходимой для предотвращения потери первого слога. Эта же задержка действует также при отпускании реле, чтобы оно оставалось включенным в паузах между словами. Если же реле К1 отпускается хотя бы на доли секунд в конце задержки, несмотря на то, что низкочастотный сигнал присутствует на входе, то в схему к таймеру NE555 должен быть добавлен транзистор 2N5139, как это показано на схеме внизу.
