Устройство для опроса радиоканалов

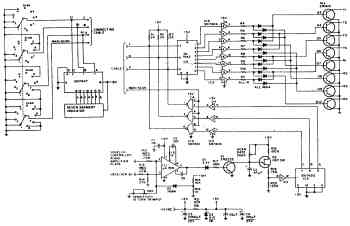

Схема, представленная на рис. 6.42, имеет 8 возможных комбинаций, состоящих из 4 для передающих и 4 для приемных частот. В устройстве используется цифровое управление и применяется всего лишь 4 управляющих провода. Схему устройства возможно применять в мобильном коммерческом 4-канальном ЧМ-приемопередатчике. Таким образом, при работе могут сканироваться до 8 радиоприемных каналов. В схеме используется преобразователь двоично-десятичного кода в десятичный код, выполненный на микросхеме SM7442. Если во время опроса принимается сигнал, то схема, управляемая несущей частотой, останавливает тактовый генератор, а индикатор при этом показывает номер принимаемого канала. Тактовый генератор выполнен на однопереходном транзисторе Q2 с 500-килоомным потенциометром, с помощью которого устанавливается частота опроса каналов.
