Схема высокоскоростной передачи речевых сообщений

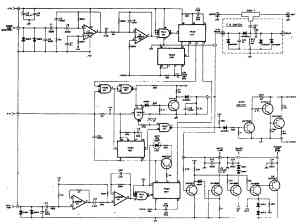

Применение транзисторных ключей схемы (рис.), управляемых речевыми паузами, предназначенных для быстрого переключения функций приемопередатчика в режим "Передача", повышает эффективность SSB-станции. Беседа, по сути, похожа на телефонный разговор. Логическая схема антенного переключателя "прием-передача", выполненная на диодах, осуществляет фактическое переключение на 200 мкс прежде, чем появляется высокая частота, что достигается приложенным постоянным напряжением, которое делает диод проводящим. На входе схемы используется усилитель на микросхеме LM3900 с фильтров верхних частот.
