Нерегулируемый кварцевый генератор для SSB-приемопередатчика на 2—23 МГц

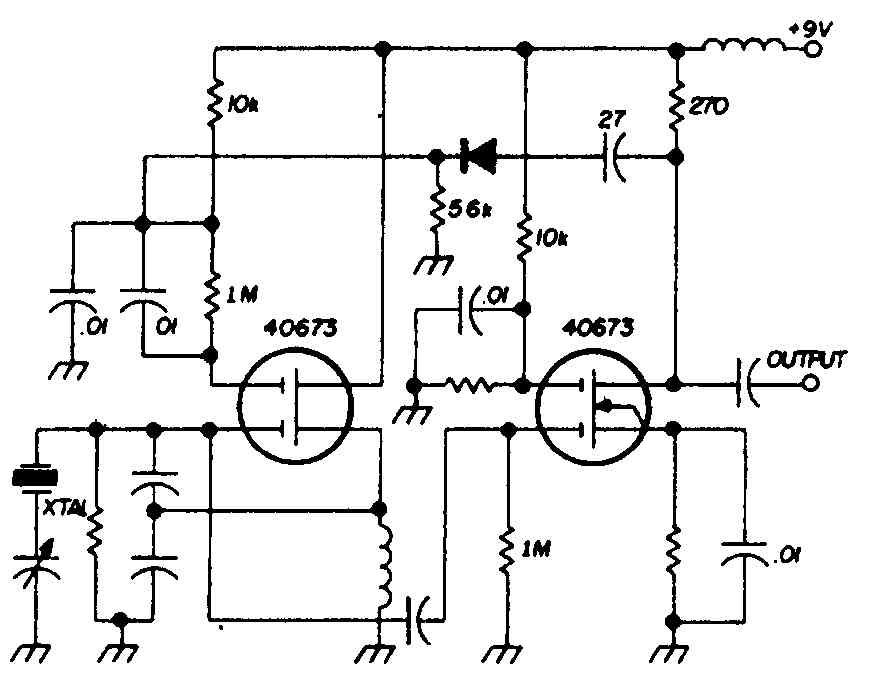

Два МОП-транзистора со сдвоенным затвором работают в нерегулируемой схеме кварцевого трехточечного генератора (рис.). Схема встроена в SSB-приемопередатчик компании Sideband Associates, предназначенный для морской радиосвязи в диапазоне от 2 до 23 МГц. Генератор подключен к разделительному (буферному) усилителю. Маленький конденсатор может использоваться для подстройки конкретного кварцевого резонатора на точно выделенную частоту.

Нерегулируемый кварцевый генератор для SSB-приемопередатчика на 2—23 МГц
