Логическая схема, управляемая речью

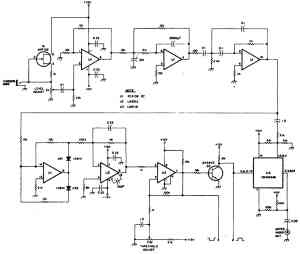

В схеме (рис.) используются 4 микросхемы, 2 транзистора и 2 диода. Схема состоит из предварительного усилителя, двухкаскадного полосового фильтра, детектора уровня звукового сигнала и управляющего ключа для обеспечения речевого управления вместо управляемого речью реле в SSB-приемопередатчиках с угольным микрофоном. Выходной сигнал логической схемы (с возможностью выбора "1" или "О") служит как управляющий сигнал для других блоков в системе, которые будут управляться речью. Фильтры нижних и верхних частот образуют эквивалентный полосовой фильтр в диапазоне от 300 до 3000 Гц с затуханием 40 дБ на декаду в обоих боковых фронтах, чтобы отрезать фоновый шум. Сигнал после полевого транзистора Q1 поступает на предварительный усилитель, выполненный на первом элементе счетверенной микросхемы U1 и имеющий стократное усиление напряжения при эффективном его значении на выходе примерно 3 В. На следующих двух элементах микросхемы U1 выполнен активный полосовой фильтр. Последний четвертый элемент микросхемы U1 с диодами CR1—CR2 представляет собой активный диодный детектор. Из выпрямленного аудиосигнала микросхема U2 образует сглаженный положительный импульс с длительностью звукового сигнала. Триггер Шмитта на микросхеме U3 повышает крутизну полученного импульса и делает его совместимым с КМОП-схемами. При наличии аудиосигнала инвертирующий усилитель Q2 управляет аналоговыми ключами на схеме U4.
