12-вольтовая схема защиты приемопередатчика (закорачивающая перемычка)

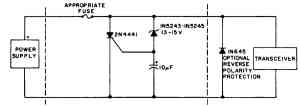

В схеме (рис.) используется стабилитрон, который регистрирует перенапряжение и после этого открывает тиристор, который замыкает накоротко источник питания. При этом в течение микросекунд перегорает предохранитель и, таким образом, защищает приемопередатчик от перенапряжения. Дополнительно устанавливаемый диод 1N645 предназначен для защиты приемопередатчика от неверного соединения полюсов.

 12-вольтовая схема защиты приемопередатчика (закорачивающая перемычка)
