Генератор перестраиваемой частоты на 6.545—6.845 МГц

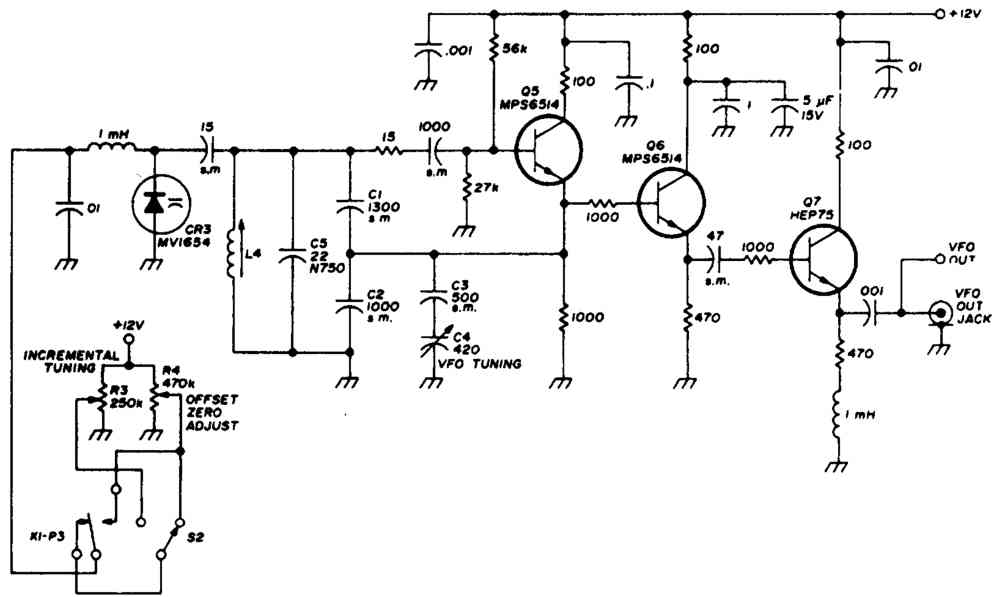

Схема генератора (рис.) охватывает любительский 40-метровый диапазон для SSB и CW со стабильной пошаговой настроечной схемой, которая использует варикап МVI654. Тюнер позволяет получать до 10 кГц смещения выше и ниже частоты генератора перестраиваемой частоты. Напряжение для варикапа устанавливается с помощью потенциометра смещения R3. Потенциометр R4 компенсирует различные варикапы и устанавливает нулевое смещение для генератора перестраиваемой частоты. Выходной сигнал буферизуется усилителем на транзисторах Q6 и Q7, причем транзистор Q7 является также усилителем мощности для согласованного смесителя. Реле К1 автоматически выключает смещение, если приемопередатчик находится в режиме передачи или дежурства. Функция смещения употребляется только, если между посланными и принятыми сигналами существует различие частоты. Катушка L4 содержит 5 витков провода № 22 на подстроечном 1/2-дюймовом сердечнике.
