Милливольтметр на полевом транзисторе

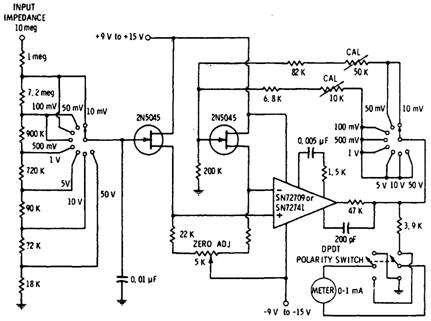

На рис. 10.5 представлена схема измерительного прибора, который имеет 8 диапазонов для измерения напряжения: 10 мВ, 50 мВ, 100 мВ, 500 мВ, 1 В, 5 В, 10 В и 50 В. Милливольт метр выполнен на паре полевых транзисторов, включенных в мостовую схему, которые управляют измерительным аналоговым прибором посредством операционного усилителя. Следует отметить, что для схемы должны быть тщательно подобраны именно парные поле вые транзисторы, несмотря на то, что в приборе предусмотрена их балансировка с помощью потенциометра "ZERO AD1" (регулировка нуля) с сопротивлением 5 кОм.
