Усилитель с калибруемым усилением

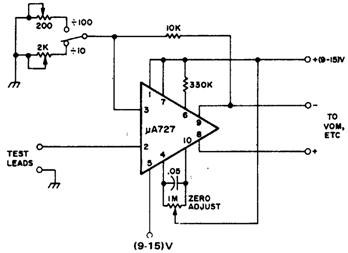

Усилитель (рис.) используется для расширения небольшого диапазона вольтомметра (VOM) или осциллографа с очень высоким входным сопротивлением (свыше 1000 МОм). Коэффициент усиления усилителя от постоянного тока до нескольких сотен килогерц опре деляется отношением 10-килоомного сопротивления, установленного в обратной связи уси лителя, к сопротивлению 200 или 2000 Ом уравновешивающего потенциометра. Причем полученный результат коэффициента усиления не инвертируется. Максимальный диапазон входного напряжения составляет ±10 В. Источник питания схемы состоит из двух батарей. Для калибровки усилителя замыкается накоротко вход "TEST LEADS" и потенциометр "ZERO AD1UST" с сопротивлением 1 МОм регулируется так, чтобы на шкале вольтметра или другого регистрирующего устройства было нулевое значение.
