Схема прецизионного усилителя с входным сопротивлением 1 ТОм для измерения переменйого и постоянного напряжения

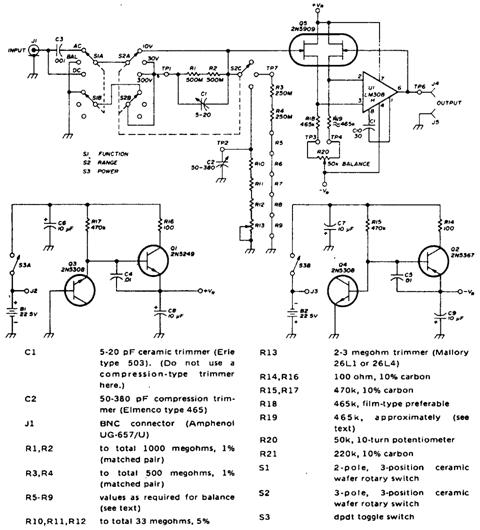

Прецизионный интерфейсный усилитель (рис.), предназначенный для измерения на пряжения переменного и постоянного тока, имеет входное сопротивление 1 ООО ООО МОм, или иначе 1 ТОм (тераом). Усилитель при использовании специального сдвоенного полево го транзистора с чрезвычайно низким током утечки затвора устраняет погрешности вольт метра, тесно связанные с нагрузкой прибора на измеряемую цепь. Полевой транзистор и операционный усилитель подключаются как повторитель напряжения с единичным коэф фициентом усилением. Точность устройства в диапазоне напряжений от 0 до 10 В составля ет 0,1 % или лучше. Для других диапазонов с более высокими напряжениями точность за висит от точности сопротивлений делителей напряжения. Устройство имеет три диапазона с пределами 10, 30 и 300 В. Действующее значение входного переменного тока ограничено 70 % диапазона постоянного тока. Для питания используется двуполярный источник с ис пользованием двух стабилизаторов напряжения, которые сами питаются от батарей питания с напряжениями, которые превосходят номинальное напряжение питания операционного усилителя равное 18 В. Таким образом, напряжение питающих батарей может значительно уменьшиться, прежде чем потребуется их замена.

Схема прецизионного усилителя с входным сопротивлением 1 ТОм для измерения переменйого и постоянного напряжения
