Вольтметр постоянного тока

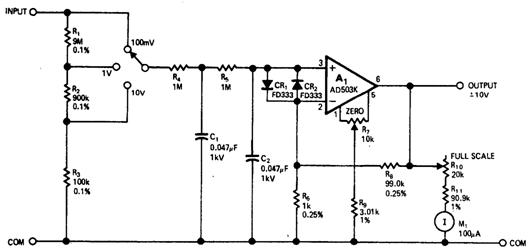

Операционный усилитель Аь включенный в схему с коэффициентом усиления 100, образу ет вместе с делителем и микроамперметром на 100 мкА многодиапазонный универсальный вольтметр для лаборатории (рис.). Дополнительный выход "OUTPUT ±10V" с ампли тудным значением напряжения ±10 В может использоваться для входа X/Y-самописца. Фильтр нижних частот, выполненный на резисторах R4—R5 и конденсаторах С1—С2, пре пятствует насыщению усилителя большими сигналами переменного тока, в то время как постоянная составляющая входного тока должна регистрироваться. Фильтр вместе с диода ми CR1 и CR2 защищает усилитель от перегрузки на входе вплоть до 1000 В.
