Вольтметр на 20 В постоянного тока, выполненный на одном полевом транзисторе

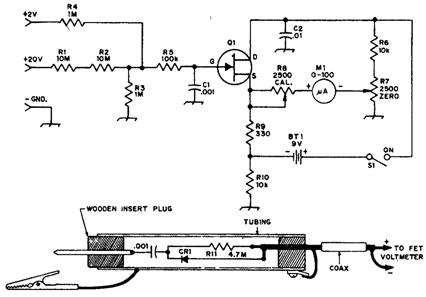

Вольтметр (рис.) обладает высоким входным сопротивлением, которое необходимо для точных измерений в полупроводниковых схемах. В схеме используется полевой транзи стор типа MPF102 производства компании Motorola, транзистор НЕР802 или эквивалентный N-канальный полевой транзистор. Если измерительный прибор не может быть установлен на значение "0", то потенциометр R7 нужно заменить на другой, с сопротивлением 10 кОм, чтобы получить больший диапазон для коррекции нуля. Добавленный 2-вольтовый диапа зон измерения предоставляет дополнительную гибкость при использовании прибора. Полу-периодный высокочастотный измерительный щуп, выполненный на диоде 1N914 или дру гом эквивалентном высокочастотном переключательном диоде, обеспечивает измерение амплитудного высокочастотного напряжения. Резистор Rl 1 уменьшает амплитудное на пряжение до эффективного значения. Щуп подключают к известному источнику с напря жением 10 Вэфф и показание прибора калибруется для отображения 10 В.
