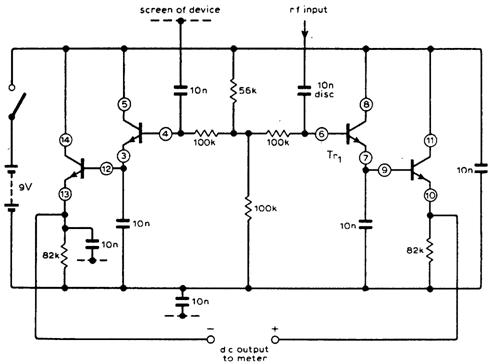

Схема ВЧ-пробника, показывающего пиковые значения напряжения на вольтметре постоянного тока

Представленная схема (рис.) превращает пиковые значения высокой частоты с напря жением от 1 мВ до 4 В и частотой вплоть до 100 МГц в пропорциональное напряжение по стоянного тока, которое может подаваться на многодиапазонный вольтметр постоянного тока. В устройстве применяются интегральная микросхема СА3046, подключенная как две симметричные пары Дарлингтона. Схема должна устанавливаться в маленький защищен ный корпус с коротким измерительным наконечником и без панельки ИС. Стабильность температуры у данного устройства просто превосходна. В данной схеме регулировка сме щения постоянной составляющей не требуется.
