Электрометр на операционном усилителе

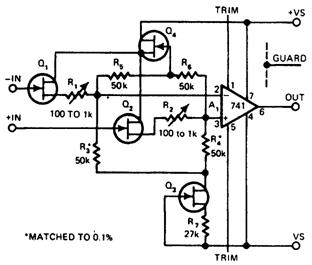

При использовании на входе схемы (рис.) полевых транзисторов ток смещения удер живается на уровне ниже 20 фемтоампер при входном сопротивлении лля синфазной со ставляющей от 1015 Ом. В электрометре используется сдвоенный полевой транзистор Q1— Q2 типа AD832 производства компании Analog Devices в схеме повторителя истока с деше вым универсальным сдвоенным полевым транзистором типа AD3958, который производит рабочий ток и способствует обратной связи для автоматического регулирования транзисто ров Q1—Q2.
