Схема для измерения абсолютного значения напряжения

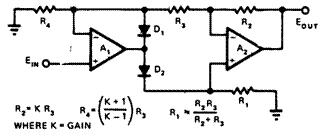

Определенный уровень выходного сигнала Е0ит (рис.) пропорционален абсолютной величине входного уровня напряжения, несмотря на полярность сигнала на входе EiN. Схе ма имеет высокое входное и низкое выходное сопротивления, а также коэффициент усиле ния более 1. Операционные усилители A1 и А2 должны обладать хорошим коэффициентом подавления синфазной составляющей и незначительным дрейфом напряжения смещения. Диоды Di и D2,.используемые в схеме, могут быть типа 1N914. Для достижения коэффици ента усиления 2,5 сопротивления резисторов R\ и R3 должны быть по 1000 Ом, R2 — 2500 Ом и R4 — 2333 Ом. Для коэффициента усиления равного 1 сопротивление резистора R4 должно быть либо бесконечно велико, либо он может вообще отсутствовать. В качестве резисторов R2 и R3 применяют прецизионные резисторы равной величины. Значение рези стора R1 некритично при любом усилении.
