Вольтметр со звуковой индикацией

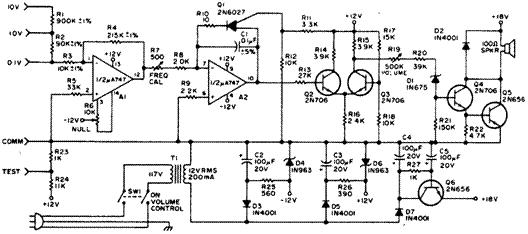

Прибор представляет собой низкочастотный генератор управляемый напряжением (рис.), который предназначен для грубого измерения напряжения вплоть до 10 В и позволяет пользователю при диагностике различных электронных устройств не смотреть на него во время измерения. Вольтметр обладает неплохим входным сопротивлением — 100 кОм/В. Отдельные входные гнезда прибора, имеющего три диапазона: 0,1; 1,0 и 10 В, подключены к делителю напряжения и позволяют измерять максимальные напряжения, соответствующие своему диапазону. Так при измерении напряжения на выходе вольтметра будет воспроизводиться один и тот же 1000-герцевый тон, если на входе присутствует на пряжение, равное предельному значению для данного диапазона. При меньших значениях измеряемого напряжения на выходе схемы будет генерироваться соответствующий более низкий звуковой сигнал.
