Линейный ГУН

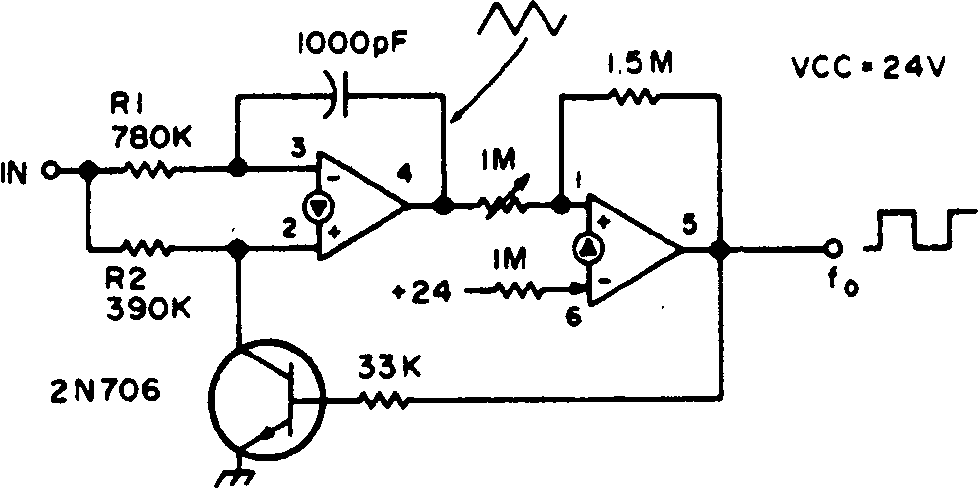

Две части микросхемы LM3900 счетверенного операционного усилителя схемы (рис.) обеспечивают линейную зависимость частоты генератора от напряжения постоянного тока на входе, которое изменяется в диапазоне от 2—12 В. Схему можно отъюстировать с по мощью 1-мегаомного потенциометра таким образом, что при напряжении 4 В на входе на выходе схемы должны быть прямоугольные импульсы с частотой 400 Гц, а при напряжении 5 В — 500 Гц и т. д. Первый операционный усилитель подключен как интегратор, а вто рой— как триггер Шмитта. Если сигнал на выходе триггера Шмитта переходит на высокий логический уровень, то открывается транзистор 2N706 и в результате ток неинвертирующе-го входа начинает течь через него к заземленному проводу и вместе с тем сигнал на выходе интегратора начинает изменяться к низкому логическому уровню.
