Генератор с частотой 52 МГц и частотной модуляцией на варикапе

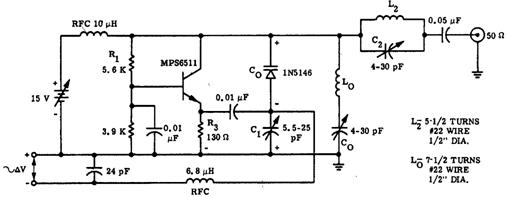

Варикап C0 схемы обеспечивает модуляцию ±75 кГц от основной частоты транзисторного генератора (рис.) частотой 52 МГц при напряжении источника питания 15 В. Схема обладает хорошей линейностью модуляции для входных напряжений до ±200 мВ и вместе с тем может применяться для промышленного использования.
