Генератор, управляемый напряжением с двумя выходными сигналами, жестко сдвинутыми по фазе на 90°

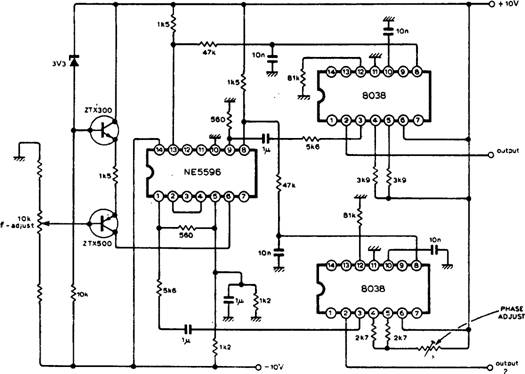

Схема генератора управляемого напряжением (ГУН) (рис.) обеспечивает 2-фазные вы ходные сигналы (синус и косинус), которые жестко связаны и сдвинуты по фазе друг отно сительно друга на 90°. Частота, генерируемая схемой в широком диапазоне, может пере страиваться изменением входного тока с помощью потенциометра 10 кОм, который управ ляет синфазным напряжением на выходе микросхемы умножителя NE5596 и двух генераторов, управляемых напряжением 8038. Для управления фазами сигналы треугольной формы с выходов генераторов подаются на вход умножителя. Если на выходе не требуется сигнал синусоидальной формы, то может применяться недорогой ГУН на микросхеме 566. Фазовая погрешность в диапазоне настройки номинально равна нулю. С обычными блока ми фазовой автоподстройки частоты погрешность фаз может увеличиться.
